断面二次モーメント計算ソフトです。断面を反時計回りで一筆書きで描き,その頂点座標をエクセルに入力することで,図心,面積,断面二次モーメント,断面係数を求める,エクセルによるマクロプログラムです。
「ダウンロード」をクリックして,ソフトをダウンロードをしてください。ソフトはマクロ付きエクセルファイルでそのファイル名は「section.xlsm」です。
ダウンロードファイルはzip形式で圧縮されていますので,解凍してください。
ダウンロードしたファイル(section.xlsm)をダブルクリックして,エクセルファイルを開いてください。下図に示すようにセキュリティの警告が出ますので,「コンテンツの有効化」をクリックしてください。

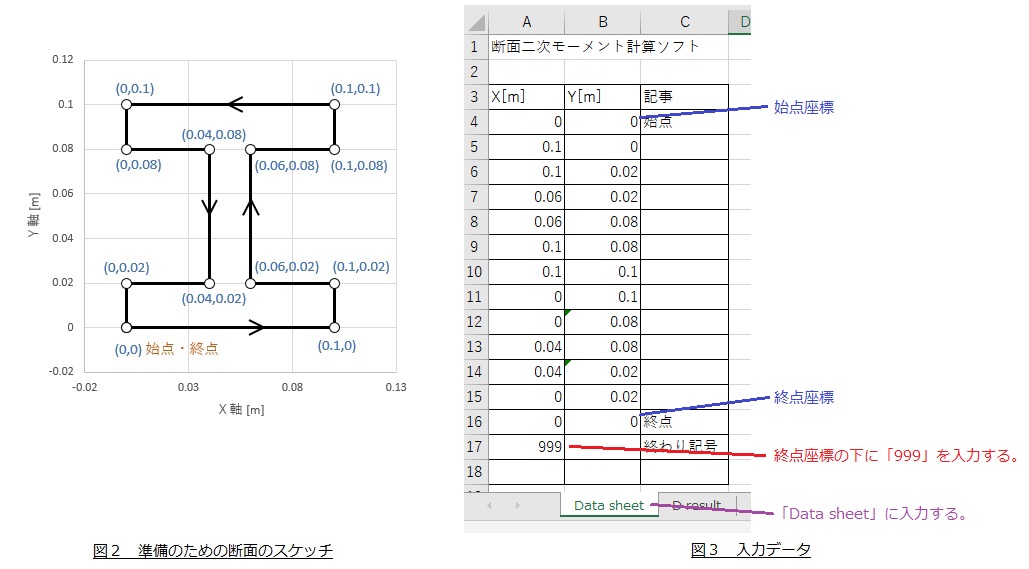

まず,図2に示すように計算したい断面を,一筆書きで,反時計まわりに紙にスケッチします。紙に書く代わりにエクセルのグラフ機能を使ってもいいですね。
次に,スケッチした図形の頂点座標をエクセルの「Data sheet」シートのA列とB列に記入していきます。このとき,始点と終点は同じ座標になります。そして,終点の下に「999」と入力します。

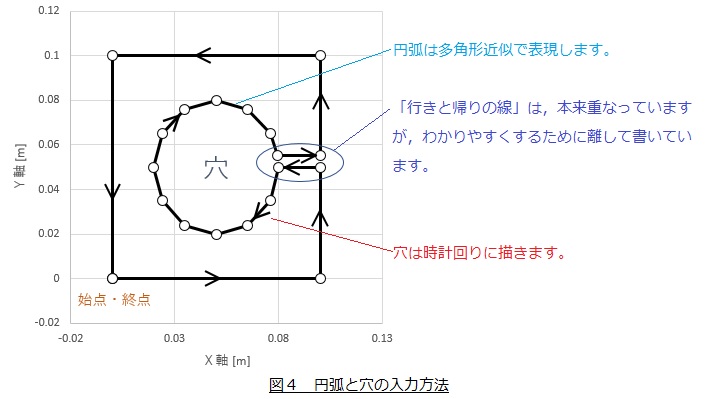

図4に円弧と穴の入力方法を示します。円弧は多角形近似で描きます。分割数を細かますればするほど計算精度が上がります。穴は一筆書きのルールを守りながら時計回りに描きます。このとき「行きと帰りの線」が重なるように描きます。
いよいよ計算を開始します。

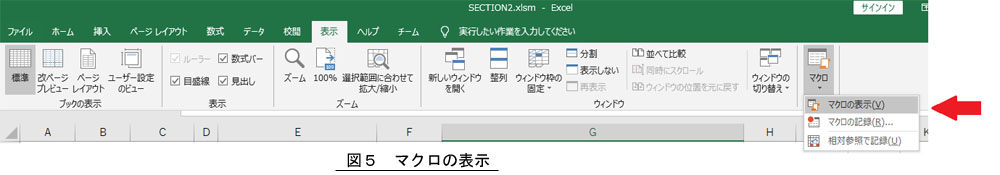

図5に示すように,エクセルのメニューにて「表示」をクリックし,「マクロ」/「マクロの表示」をクリックします。

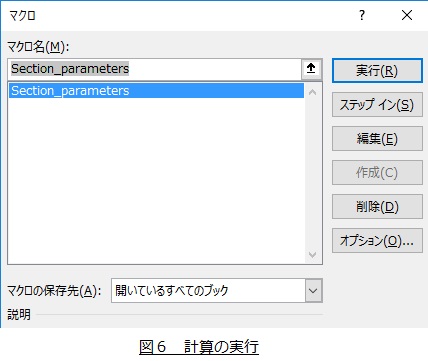

図6に示すように,「Section_parameters」を選択し「実行」ボタンを押します。
ショートカットキーで解析を実行させることもできます。入力モードを「かな漢字変換」ではなく「半角英数字入力」にして,「Ctrl」キーを押しながら「i」キーを押します。

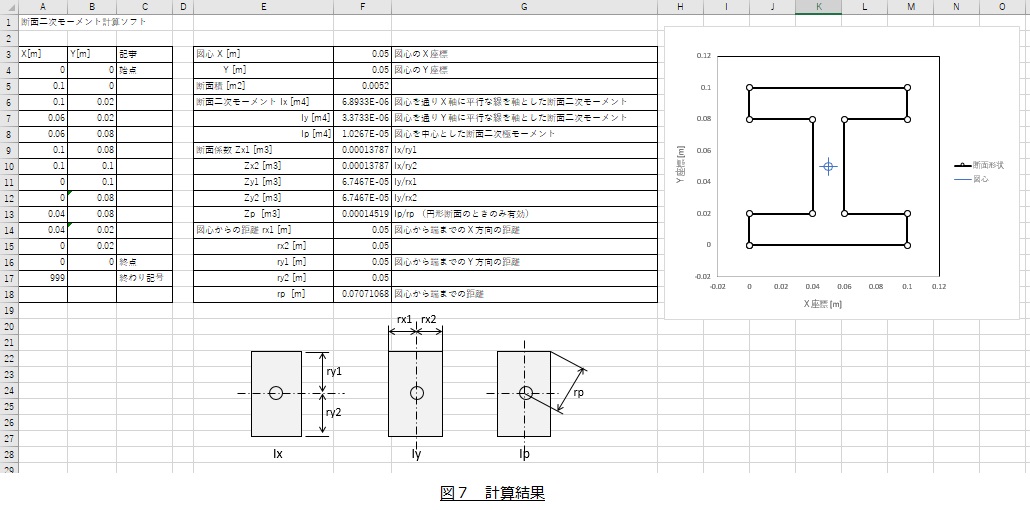

図7に示すように,「Data sheet」に計算結果が表示されます。
二次元ビーム要素解析ソフトを追加しました。
