ＳＩ基本単位

ＳＩ単位系とは国際単位系（International System of Units，略称：SI）のことで，国際的に定められた単位系です。ＳＩの中に"System"（系）と"Units"（単位）の単語が入っているので，「ＳＩ単位系」という表現は「国際単位系単位系」と言っているようなもので，少し変なのですが広く使われています。

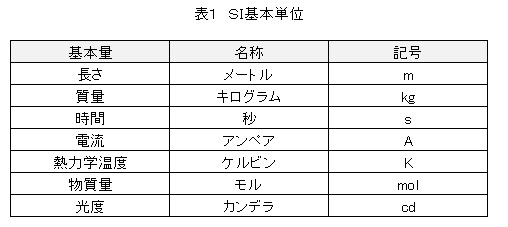

ＳＩ単位系は，次の７つの基本単位で構成されます。

ＳＩ組立単位

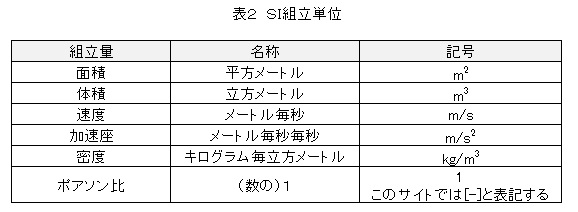

ＳＩ単位系では，ＳＩ基本単位以外の物理量の単位は ＳＩ基本単位の累乗の乗除のみで表現できます。これらをＳＩ組立単位と呼び，その例を表２に示します。

ＳＩ組立単位はたくさんありますが，そのうちいくつかは固有の名称と単位が定義されています。その例を表３に示します。

単位の中に固有の名称と記号を含むＳＩ組立単位があります。その例を表４に示します。

ＳＩ接頭語

1000 [m]は1 [km]ですね。1000倍であることをキロ「k」で置き換えています。この「k」をＳＩ接頭語と言います。鉄鋼材料のヤング率は，200,000,000,000 [Pa]です。200×10⁹ [Pa]とも書けます。10⁹倍のところをＳＩ接頭語で置き換えることができます。200 [GPa]と表記できます。ギガパスカルと発音します。ＳＩ接頭語は20個定義されていますが，日常よく使われているものを表５に示します。

構造解析で使われる単位系

形状モデルを[m]単位でモデリングした場合は，ヤング率，ポアソン比，密度，重力加速度はＳＩ単位系で入力します。単位はそれぞれ，[Pa]，[-]，[kg/m³]，[m/s²]です。

形状モデルを[mm]単位でモデリングした場合は，ヤング率，ポアソン比，密度，重力加速度はＳＩ単位系でなくなります。単位はそれぞれ，[N/mm²]，[-]，[ton/mm³]，[mm/s²]です。

参考文献

１）　日本機械学会，機械工学便覧　基礎編　Ａ４　材料力学，丸善，(1992)

２）　産業技術総合研究所ウェブサイト，https://www.aist.go.jp/Portals/0/resource_images/aist_j/press_release/pr2004/pr20040120/si_all.pdf
